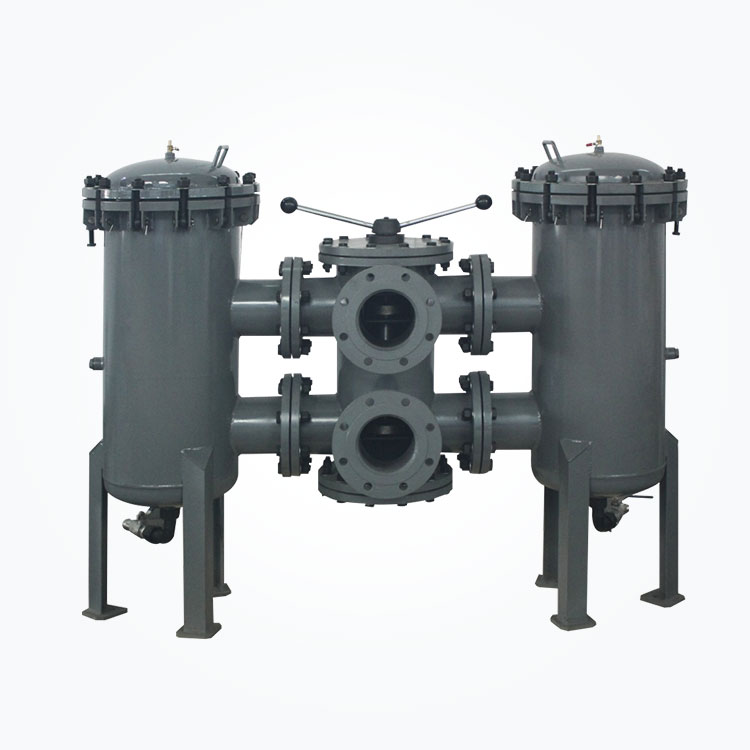

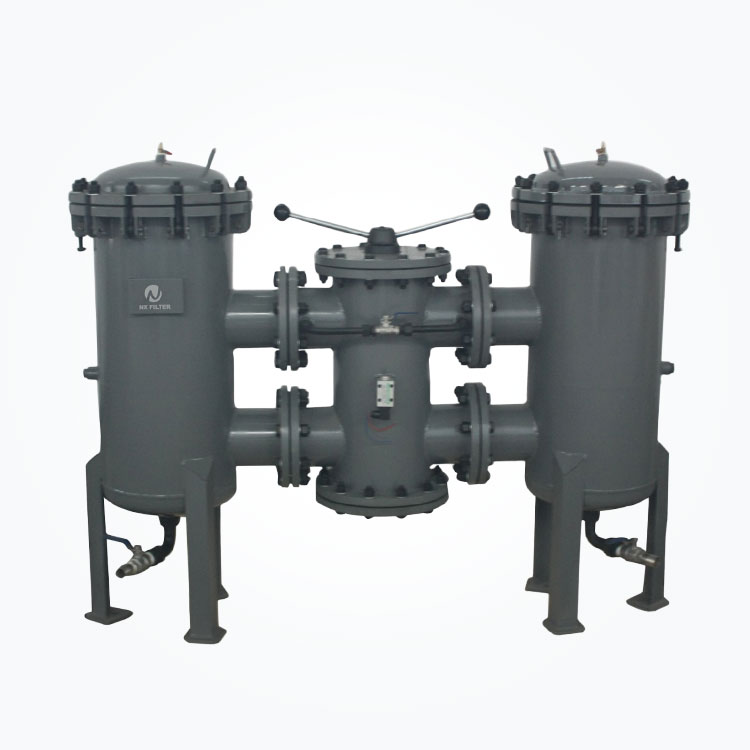

LYPL ، LYPD سیریز ہائی فلو لو پریشر پائپ لائن فلٹر
یہ کام کرنے والے درمیانے درجے میں ٹھوس ذرات اور کولائیڈیل مادوں کو فلٹر کرنے اور ورکنگ میڈیم کی آلودگی کی ڈگری کو مؤثر طریقے سے کنٹرول کرنے کے لئے ہائیڈرولک سسٹم کی ک
کارکردگی اور استعمال:
یہ کام کرنے والے درمیانے درجے میں ٹھوس ذرات اور کولائیڈیل مادوں کو فلٹر کرنے اور ورکنگ میڈیم کی آلودگی کی ڈگری کو مؤثر طریقے سے کنٹرول کرنے کے لئے ہائیڈرولک سسٹم کی کم پریشر پائپ لائن یا آئل ریٹرن پائپ لائن میں نصب ہے۔
بلا تعطل کام کو حاصل کرنے کے لئے LYPD سیریز کے فلٹرز کو فلو پسٹن روٹری والو کے ذریعے جلدی سے تبدیل کیا جاسکتا ہے۔
فلٹر عنصر کے مواد میں فائبر ، کاپوک کوالیٹیٹو فلٹر پیپر ، سٹینلیس سٹیل بنے ہوئے میش اور سنسٹرڈ فیلٹ شامل ہیں۔
فلٹر ہاؤسنگ میٹریل کاربن اسٹیل ہے ، یا ضرورت کے مطابق سٹینلیس سٹیل استعمال کیا جاسکتا ہے۔
تکنیکی پیرامیٹرز:
کام کرنے والا میڈیم | معدنی تیل ، ایملشن ، واٹر گلائکول ، فاسفیٹ ایسٹر ہائیڈرولک سیال (کاپوک کوالیٹیٹو فلٹر پیپر صرف معدنی تیل کے لئے موزوں ہے) |
ورکنگ پریشر (زیادہ سے زیادہ) | 1.6MPA |
ٹرانسمیٹر تفریق دباؤ: | 0.3mpa |
بائی پاس والو کھولنے کے امتیازی دباؤ | 0.35MPA |
ماڈل کا انتخاب
ساخت کا سائز پیرامیٹر ٹیبل
ماڈل | بہاؤ ایل/منٹ | قطر ملی میٹر | B1 | D1 | D2 | D3 | D4 | d5 | H1 | H2 | H3 | H4 |
lypd1300 ---- | 1300 | 100 | 900 | 204 | 245 | 18 | 20 | 1/4 " | 1120 | 440 | 260 | 220 |
lypd2600 ---- | 2600 | 125 | 1040 | 335 | 377 | 18 | 25 | 1/4 \ " | 1250 | 500 | 290 | 227 |
150 | 1190 | 335 | 377 | 18 | 25 | 1/4 \ " | 1300 | 525 | 330 | 260 | ||
lypd3900 ---- | 3900 | 150 | 1190 | 335 | 377 | 18 | 25 | 1/4 \ " | 1300 | 525 | 330 | 260 |
200 | 1220 | 335 | 377 | 18 | 25 | 1/4 " | 1300 | 545 | 380 | 300 | ||
lypd5200 ---- | 5200 | 200 | 1300 | 420 | 457 | 18 | 25 | 1/4 " | 1350 | 550 | 380 | 300 |
lypd6500 ---- | 6500 | 200 | 1350 | 471 | 508 | 18 | 25 | 1/4 " | 1350 | 550 | 380 | 300 |
250 | 1430 | 471 | 508 | 18 | 25 | 1/4 " | 1500 | 600 | 450 | 325 | ||
lypd7800 ---- | 7800 | 200 | 1350 | 471 | 508 | 18 | 25 | 1/4 " | 1350 | 550 | 380 | 300 |
250 | 1430 | 471 | 508 | 18 | 25 | 1/4 " | 1500 | 600 | 450 | 325 | ||
lypd5200 ---- | 9100 | 250 | 1480 | 524 | 560 | 18 | 25 | 1/4 " | 1500 | 600 | 450 | 325 |
قطر | D1 | D2 | D3 | D4 | n |
DN100 | . 100 | Â 220 | Â 180 | Â 18 | 8 |
DN125 | Â 125 | Â 250 | Â 210 | Â 18 | 8 |
DN150 | Â 150 | Â 285 | Â 240 | Â 22 | 8 |
DN200 | . 200 | 40 340 | Â 295 | Â 22 | 12 |
DN250 | Â 250 | Â 405 | 5 355 | 26 26 | 12 |
